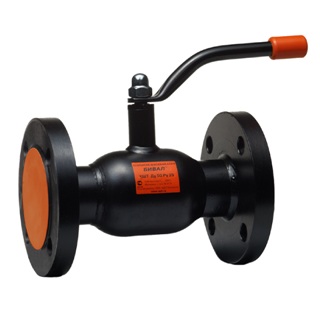

БИВАЛ краны шаровые КШГ серия 11/12
Назначение
БИВАЛ краны шаровые КШГ серия 11/12 предназначены для систем газоснабжения и газораспределения.
БИВАЛ краны шаровые КШГ серия 11/12 обладают подпружиненной обоймой седловых уплотнений из карбонизированного тефлона и нитрила
БИВАЛ краны шаровые КШГ серия 11/12 оснащены уникальной, комбинированной системой уплотнений по штоку из витона, нитрила и карбонизированного тефлона, а также высокоточной обработкой этой зоны, что исключает возникновение протечек рабочей среды, при этом гарантируя не менее 15 000 циклов открытия-закрытия.
БИВАЛ краны шаровые КШГ серия 11/12. Технические характеристики
БИВАЛ краны шаровые КШГ серия 11/12
| Технические характеристики | |
|---|---|
|
DN:
|
15 - 600 |
|
PN:
|
16 - 40 |
|
Тип присоединения:
|
Р/Р, Р/С, С/С, Ф/Ф |
|
Тип крана:
|
2-х ходовой |
|
Серия крана:
|
11 - 12 |
|
Тип проходного сечения:
|
Редуцированный |
|
Тип управления:
|
Рукоятка, С голым штоком |
|
Материал корпуса:
|
Сталь углеродистая |
|
Материал седлового уплотнения:
|
PTFE+C;NBR |
|
Материал уплотнения по штоку:
|
VITON, PTFE+C, NBR |
|
Наличие ISO фланца:
|
Нет, Да |
|
T min окружающей среды, C:
|
-45 |
|
T max окружающей среды, С:
|
40 |
|
T min рабочей среды, C:
|
-40 |
|
T max рабочей среды, С:
|
80 |
| Артикул | Габариты (с упаковкой) |
DN | PN | Тип присоединения | Серия крана | Тип управления | Наличие ISO фланца | Цена с НДС, руб. |
| CM03B143900 | 630х220х500 | 250 | 25 | С/С | 12 | С голым штоком | Нет | По запросу |
| CM03B143901 | 530х530х400 | 200 | 16 | Ф/Ф | 12 | С голым штоком | Да | 59 660 |
| CM03B143902 | 410х410х650 | 250 | 16 | Ф/Ф | 12 | С голым штоком | Да | По запросу |
| CM03B201227 | 30х150х250 | 15 | 40 | С/С | 12 | Рукоятка | Нет | 2 051 |
| CM03B201231 | 270х180х50 | 32 | 40 | С/С | 12 | Рукоятка | Нет | 2 313 |
| CM03B201232 | 200х80х115 | 40 | 40 | С/С | 12 | Рукоятка | Нет | 3 080 |
| CM03B201234 | 80х200х470 | 65 | 25 | С/С | 12 | Рукоятка | Нет | 5 447 |
| CM03B201235 | 260х240х280 | 80 | 25 | С/С | 12 | Рукоятка | Нет | 7 204 |
| CM03B201236 | 400х150х270 | 100 | 25 | С/С | 12 | Рукоятка | Нет | 9 315 |
| CM03B201237 | 300х150х170 | 125 | 25 | С/С | 12 | Рукоятка | Нет | 16 957 |
| CM03B201240 | 400х200х850 | 150 | 25 | С/С | 12 | Рукоятка | Нет | 28 166 |
| CM03B212016 | 10х10х10 | 400 | 25 | С/С | 11 | С голым штоком | Нет | По запросу |
| CM03B213493 | 762х620х822 | 400 | 25 | Ф/Ф | 11 | С голым штоком | Нет | По запросу |
| CM03B213494 | 400х400х500 | 200 | 25 | Ф/Ф | 12 | С голым штоком | Нет | По запросу |
| CM03B213495 | 650х425х603 | 250 | 25 | Ф/Ф | 12 | С голым штоком | Нет | По запросу |
| CM03B213496 | 750х485х685 | 300 | 25 | Ф/Ф | 12 | С голым штоком | Нет | По запросу |
| CM03B213497 | 848х555х784 | 350 | 25 | Ф/Ф | 12 | С голым штоком | Нет | По запросу |
| CM03B227136 | 138х38х141 | 15 | 40 | Р/С | 12 | Рукоятка | Нет | По запросу |
| CM03B373720 | 250х170х300 | 50 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 6 155 |
| CM03B373723 | 300х215х301 | 100 | 16 | Ф/Ф | 12 | Рукоятка | Нет | 13 999 |
| CM03B373724 | 450х450х300 | 150 | 16 | Ф/Ф | 12 | Рукоятка | Да | 36 028 |
| CM03B373765 | 150х30х100 | 20 | 40 | Р/Р | 12 | Рукоятка | Нет | 2 737 |
| CM03B373835 | 205х95х170 | 15 | 40 | Ф/Ф | 12 | Рукоятка | Нет | 3 383 |
| CM03B373837 | 220х100х150 | 20 | 40 | Ф/Ф | 12 | Рукоятка | Нет | 3 720 |
| CM03B373839 | 200х100х100 | 25 | 40 | Ф/Ф | 12 | Рукоятка | Нет | 3 720 |
| CM03B373840 | 240х200х130 | 32 | 40 | Ф/Ф | 12 | Рукоятка | Нет | 4 089 |
| CM03B373841 | 350х170х240 | 40 | 40 | Ф/Ф | 12 | Рукоятка | Нет | 5 671 |
| CM03B373842 | 400х300х200 | 50 | 40 | Ф/Ф | 12 | Рукоятка | Нет | 6 155 |
| CM03B373893 | 325х270х396 | 125 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 23 726 |
| CM03B373894 | 390х273х486 | 150 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 36 030 |
| CM03B373895 | 380х250х540 | 125 | 16 | Ф/Ф | 12 | Рукоятка | Да | 21 381 |
| CM03B373921 | 65х40х110 | 15 | 40 | Р/Р | 12 | Рукоятка | Нет | 2 701 |
| CM03B373924 | 290х180х250 | 25 | 40 | Р/Р | 12 | Рукоятка | Нет | 3 190 |
| CM03B373925 | 100х100х50 | 32 | 40 | Р/Р | 12 | Рукоятка | Нет | 3 549 |
| CM03B373929 | 320х180х120 | 50 | 40 | Р/Р | 12 | Рукоятка | Нет | 5 793 |
| CM03B373930 | 270х180х234 | 65 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 8 644 |
| CM03B373931 | 270х200х420 | 80 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 10 054 |
| CM03B373932 | 250х250х280 | 100 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 15 401 |
| CM03B373935 | 190х160х470 | 65 | 16 | Ф/Ф | 12 | Рукоятка | Нет | 7 731 |
| CM03B373936 | 260х200х420 | 80 | 16 | Ф/Ф | 12 | Рукоятка | Нет | 9 138 |
| CM03B377097 | 190х115х230 | 25 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 3 720 |
| CM03B377648 | 240х190х100 | 20 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 3 720 |
| CM03B378032 | 914х730х958 | 500 | 25 | Ф/Ф | 11 | С голым штоком | Нет | По запросу |
| CM03B378037 | 930х670х900 | 400 | 25 | Ф/Ф | 12 | С голым штоком | Нет | По запросу |
| CM03B378041 | 970х730х1055 | 500 | 25 | Ф/Ф | 12 | С голым штоком | Нет | По запросу |
| CM03B379106 | 100х160х230 | 15 | 25 | Ф/Ф | 12 | Рукоятка | Нет | 3 383 |
| CM03B384269 | 153х42х147 | 20 | 40 | Р/С | 12 | Рукоятка | Нет | По запросу |
| CM03B389488 | 200х150х50 | 25 | 40 | Р/С | 12 | Рукоятка | Нет | По запросу |
| CM03B389489 | 184х57х163 | 32 | 40 | Р/С | 12 | Рукоятка | Нет | По запросу |
| CM03B389491 | 190х76х182 | 40 | 40 | Р/С | 12 | Рукоятка | Нет | По запросу |
| CM03B389492 | 223х89х195 | 50 | 40 | Р/С | 12 | Рукоятка | Нет | По запросу |
| CM03B389542 | 1067х840х1130 | 600 | 25 | Ф/Ф | 11 | С голым штоком | Нет | По запросу |
| CM03B408021 | 350х300х450 | 200 | 16 | Ф/Ф | 12 | Рукоятка | Да | 61 975 |
Стальные шаровые краны БИВАЛ для систем газоснабжения и газораспределения — неотъемлемая часть продуктовой линейки шаровых кранов, выпускаемая производственным комплексом Торговый Дом АДЛ.
Каждый произведенный шаровой кран проходит приемосдаточные испытания, включающие в себя визуально-измерительный контроль основных показателей, гидравлические и пневматические тесты на прочность, плотность и герметичность, а также обязательный неразрушающий контроль сварных соединений. Все краны имеют индивидуальный серийный номер и маркировку, нанесенную механическим методом на корпусе, этикетку и специальные наклейки.
Отлаженное производство позволяет снижать себестоимость изделия, не теряя в качестве, а нашим партнерам и заказчикам получать привлекательную стоимость и качественную продукцию с минимальными сроками поставки.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона и нитрила, а уникальная, комбинированная система уплотнений по штоку из витона, нитрила и карбонизированного тефлона, а также высокоточная обработка этой зоны, исключают возникновение протечек рабочей среды, при этом гарантируя не менее 15 000 циклов открытия-закрытия.
