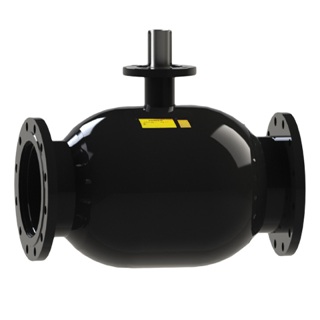

БИВАЛ краны шаровые КШГ серия 15
Назначение
БИВАЛ краны шаровые КШГ серия 15 предназначены для систем газоснабжения и газораспределения.
БИВАЛ краны шаровые КШГ серия 15 обладают подпружиненной обоймой седловых уплотнений из карбонизированного тефлона и нитрила
БИВАЛ краны шаровые КШГ серия 15 оснащены уникальной, комбинированной системой уплотнений по штоку из витона, нитрила и карбонизированного тефлона, а также высокоточной обработкой этой зоны, что исключает возникновение протечек рабочей среды, при этом гарантируя не менее 15 000 циклов открытия-закрытия.
БИВАЛ краны шаровые КШГ серия 15. Технические характеристики
БИВАЛ краны шаровые КШГ серия 15
| Технические характеристики | |
|---|---|
|
DN:
|
15 - 400 |
|
PN:
|
16 - 40 |
|
Тип присоединения:
|
Р/Р, С/С, Ф/Ф |
|
Тип крана:
|
2-х ходовой |
|
Серия крана:
|
15 |
|
Тип проходного сечения:
|
Полнопроходной |
|
Тип управления:
|
Рукоятка, С голым штоком |
|
Материал корпуса:
|
Сталь углеродистая |
|
Материал седлового уплотнения:
|
PTFE+C;NBR |
|
Материал уплотнения по штоку:
|
VITON, PTFE+C, NBR |
|
Наличие ISO фланца:
|
Нет |
|
T min окружающей среды, C:
|
-45 |
|
T max окружающей среды, С:
|
40 |
|
T min рабочей среды, C:
|
-40 |
|
T max рабочей среды, С:
|
80 |
| Артикул | Габариты (с упаковкой) |
DN | PN | Тип присоединения | Тип управления | Цена с НДС, руб. |
| CM03A211513 | 750х650х430 | 250 | 16 | Ф/Ф | С голым штоком | По запросу |
| CM03A211514 | 480х290х480 | 150 | 16 | Ф/Ф | Рукоятка | 53 428 |
| CM03A216780 | 390х300х490 | 80 | 16 | Ф/Ф | Рукоятка | 13 981 |
| CM03A216786 | 360х220х580 | 100 | 16 | Ф/Ф | Рукоятка | 18 478 |
| CM03A217694 | 260х50х50 | 15 | 40 | С/С | Рукоятка | 2 503 |
| CM03A217695 | 150х260х60 | 20 | 40 | С/С | Рукоятка | 2 604 |
| CM03A217696 | 270х200х50 | 25 | 40 | С/С | Рукоятка | 3 057 |
| CM03A217697 | 400х200х70 | 32 | 40 | С/С | Рукоятка | 3 492 |
| CM03A219885 | 270х90х200 | 40 | 40 | С/С | Рукоятка | 4 004 |
| CM03A219886 | 450х100х220 | 50 | 25 | С/С | Рукоятка | 5 345 |
| CM03A219888 | 100х150х100 | 65 | 25 | С/С | Рукоятка | 10 025 |
| CM03A219889 | 80х100х130 | 80 | 25 | С/С | Рукоятка | 12 102 |
| CM03A219890 | 250х250х250 | 100 | 25 | С/С | Рукоятка | 15 557 |
| CM03A219892 | 300х300х300 | 125 | 25 | С/С | Рукоятка | 32 048 |
| CM03A219902 | 200х200х250 | 40 | 40 | Ф/Ф | Рукоятка | 6 181 |
| CM03A219903 | 250х300х100 | 32 | 40 | Ф/Ф | Рукоятка | 4 619 |
| CM03A219904 | 200х50х130 | 25 | 40 | Ф/Ф | Рукоятка | 4 166 |
| CM03A219910 | 240х180х160 | 20 | 40 | Ф/Ф | Рукоятка | 4 166 |
| CM03A219911 | 130х95х140 | 15 | 40 | Ф/Ф | Рукоятка | 3 790 |
| CM03A219912 | 290х185х460 | 65 | 16 | Ф/Ф | Рукоятка | 10 823 |
| CM03A219913 | 410х250х860 | 125 | 16 | Ф/Ф | Рукоятка | 36 347 |
| CM03A219925 | 520х200х300 | 80 | 25 | Ф/Ф | Рукоятка | 15 382 |
| CM03A219926 | 460х280х280 | 65 | 25 | Ф/Ф | Рукоятка | 12 102 |
| CM03A219927 | 360х230х570 | 100 | 25 | Ф/Ф | Рукоятка | 20 328 |
| CM03A219928 | 850х270х420 | 125 | 25 | Ф/Ф | Рукоятка | 38 778 |
| CM03A219935 | 480х273х486 | 150 | 25 | Ф/Ф | Рукоятка | 61 224 |
| CM03A219936 | 620х360х560 | 200 | 25 | Ф/Ф | С голым штоком | 110 998 |
| CM03A219937 | 1000х700х550 | 250 | 25 | Ф/Ф | С голым штоком | По запросу |
| CM03A359996 | 20х20х30 | 15 | 40 | Р/Р | Рукоятка | 4 510 |
| CM03A359997 | 220х200х40 | 20 | 40 | Р/Р | Рукоятка | 4 571 |
| CM03A360052 | 120х100х60 | 25 | 40 | Р/Р | Рукоятка | 5 264 |
| CM03A360053 | 270х90х180 | 32 | 40 | Р/Р | Рукоятка | 6 101 |
| CM03A360054 | 170х150х60 | 40 | 40 | Р/Р | Рукоятка | 7 565 |
| CM03A377812 | 936х720х1033 | 400 | 16 | Ф/Ф | С голым штоком | По запросу |
| CM03A377970 | 936х720х1033 | 400 | 25 | Ф/Ф | С голым штоком | По запросу |
| CM03A381837 | 400х160х240 | 50 | 25 | Ф/Ф | Рукоятка | 6 646 |
| CM03A384672 | 220х400х220 | 50 | 25 | Р/Р | Рукоятка | 9 678 |
| CM03A394473 | 450х250х150 | 50 | 16 | Ф/Ф | Рукоятка | 6 646 |
| CM03A408518 | 350х500х400 | 150 | 25 | С/С | С голым штоком | 47 062 |
| CM03A408519 | 520х310х480 | 150 | 25 | Ф/Ф | С голым штоком | 59 388 |
Стальные шаровые краны БИВАЛ для систем газоснабжения и газораспределения — неотъемлемая часть продуктовой линейки шаровых кранов, выпускаемая производственным комплексом Торговый Дом АДЛ.
Каждый произведенный шаровой кран проходит приемосдаточные испытания, включающие в себя визуально-измерительный контроль основных показателей, гидравлические и пневматические тесты на прочность, плотность и герметичность, а также обязательный неразрушающий контроль сварных соединений. Все краны имеют индивидуальный серийный номер и маркировку, нанесенную механическим методом на корпусе, этикетку и специальные наклейки.
Отлаженное производство позволяет снижать себестоимость изделия, не теряя в качестве, а нашим партнерам и заказчикам получать привлекательную стоимость и качественную продукцию с минимальными сроками поставки.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона и нитрила, а уникальная, комбинированная система уплотнений по штоку из витона, нитрила и карбонизированного тефлона, а также высокоточная обработка этой зоны, исключают возникновение протечек рабочей среды, при этом гарантируя не менее 15 000 циклов открытия-закрытия.
