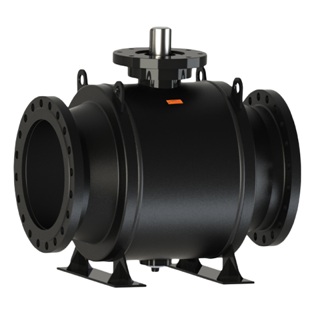

БИВАЛ краны шаровые КШТ серия 14
Назначение
БИВАЛ краны шаровые КШТ серия 14 применяются в системах теплоснабжения, газоснабжения и промышленности в качестве надежной, легкой в эксплуатации, долговечной запорной трубопроводной арматуры.
БИВАЛ краны шаровые КШТ серия 14 имеют несколько возможных типов присоединений: сварное, фланцевое, резьбовое и их комбинации.
БИВАЛ краны шаровые КШТ серия 14 имеют класс герметичности А на протяжении всего срока службы, что достигается посредством пружин, которые плотно прижимают седловое уплотнение к шару.
БИВАЛ краны шаровые КШТ серия 14. Технические характеристики
БИВАЛ краны шаровые КШТ серия 14
| Технические характеристики | |
|---|---|
|
DN:
|
300 - 1200 |
|
PN:
|
16 - 40 |
|
Тип присоединения:
|
С/С, Ф/Ф |
|
Тип крана:
|
2-х ходовой |
|
Серия крана:
|
14 |
|
Тип проходного сечения:
|
Полнопроходной |
|
Тип управления:
|
С голым штоком |
|
Материал корпуса:
|
Сталь углеродистая |
|
Материал седлового уплотнения:
|
PTFE+ C |
|
Материал уплотнения по штоку:
|
EPDM;VITON;PTFE+C |
|
Наличие ISO фланца:
|
Нет, Да |
|
T min окружающей среды, C:
|
-45 |
|
T max окружающей среды, С:
|
40 |
|
T min рабочей среды, C:
|
-40 |
|
T max рабочей среды, С:
|
200 |
| Артикул | Габариты (с упаковкой) |
DN | PN | Тип присоединения | Наличие ISO фланца | Цена с НДС, руб. |
| CM02D222247 | 838х645х1161 | 400 | 16 | Ф/Ф | Нет | По запросу |
| CM02D226768 | 1600х1500х1500 | 600 | 40 | С/С | Нет | По запросу |
| CM02D229730 | 1015х802х1382 | 500 | 16 | Ф/Ф | Нет | По запросу |
| CM02D365407 | 762х565х1029 | 350 | 25 | Ф/Ф | Нет | По запросу |
| CM02D381872 | 1143х967х1490 | 600 | 25 | Ф/Ф | Нет | По запросу |
| CM02D384839 | 980х530х761 | 350 | 40 | С/С | Да | 862 350 |
| CM02D384857 | 940х720х1140 | 400 | 40 | С/С | Да | 1 330 270 |
| CM02D384858 | 1150х800х1250 | 500 | 40 | С/С | Да | 1 978 368 |
| CM02D384859 | 1000х550х840 | 300 | 40 | С/С | Да | 573 291 |
| CM02D385138 | 991х802х1382 | 500 | 25 | Ф/Ф | Нет | По запросу |
| CM02D391393 | 1346х1110х1585 | 700 | 16 | Ф/Ф | Нет | По запросу |
| CM02D393092 | 900х750х900 | 400 | 25 | Ф/Ф | Нет | По запросу |
| CM02D394479 | 2200х1898х2840 | 1200 | 40 | С/С | Нет | По запросу |
| CM02D394481 | 1143х967х1245 | 600 | 16 | Ф/Ф | Нет | По запросу |
Стальные шаровые краны БИВАЛ применяются в системах теплоснабжения, газоснабжения и промышленности в качестве надежной, легкой в эксплуатации, долговечной запорной трубопроводной арматуры.
Производственная линейка представлена стальными шаровыми кранами «Бивал» в диапазоне диаметров DN 15–1200 мм и давлений PN 1,6/2,5/4,0 МПа. Возможные типы присоединений: сварное, фланцевое, резьбовое и их комбинации. Стальные шаровые краны «Бивал» также поставляются с удлиненным штоком для бесканальной прокладки.
Корпус стальных шаровых кранов «Бивал» выполнен из углеродистой стали, а шар, один из самых ответственных элементов конструкции — из нержавеющей. При этом его поверхность столь тщательно отполирована, что шероховатость не превышает 0,1 мкм. Настолько точная обработка позволяет снизить износ кольцевых уплотнений и, как следствие, увеличить срок эксплуатации крана.
На надежную и долговечную работу крана влияет также седловое уплотнение. При исполнении на теплоснабжение оно выполнено из фторопласта с добавлением 20% углерода. Добавление 20% углерода позволяет выдерживать температуру до +200 °С и увеличивает износостойкость седлового уплотнения. Расчетный срок службы крана составляет, при правильных условиях эксплуатации, 25 лет.
Шаровые краны «Бивал» имеют класс герметичности А на протяжении всего срока службы, что достигается посредством пружин, которые плотно прижимают седловое уплотнение к шару.
