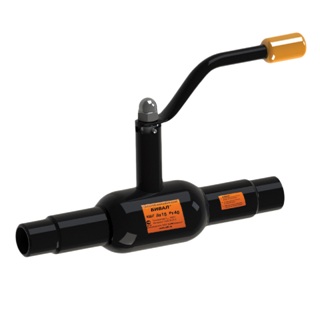

БИВАЛ краны шаровые КШТ серия 15
Назначение
БИВАЛ краны шаровые КШТ серия 15 применяются в системах теплоснабжения, газоснабжения и промышленности в качестве надежной, легкой в эксплуатации, долговечной запорной трубопроводной арматуры.
БИВАЛ краны шаровые КШТ серия 15 имеют несколько возможных типов присоединений: сварное, фланцевое, резьбовое и их комбинации.
БИВАЛ краны шаровые КШТ серия 15 имеют класс герметичности А на протяжении всего срока службы, что достигается посредством пружин, которые плотно прижимают седловое уплотнение к шару.
БИВАЛ краны шаровые КШТ серия 15. Технические характеристики
БИВАЛ краны шаровые КШТ серия 15
| Технические характеристики | |
|---|---|
|
DN:
|
15 - 400 |
|
PN:
|
16 - 40 |
|
Тип присоединения:
|
Р/Р, С/С, Ф/Ф |
|
Тип крана:
|
2-х ходовой |
|
Серия крана:
|
15 |
|
Тип проходного сечения:
|
Полнопроходной |
|
Тип управления:
|
Рукоятка, С голым штоком |
|
Материал корпуса:
|
Сталь углеродистая |
|
Материал седлового уплотнения:
|
PTFE+ C |
|
Материал уплотнения по штоку:
|
EPDM;VITON;PTFE+C |
|
Наличие ISO фланца:
|
Нет |
|
T min окружающей среды, C:
|
-45 |
|
T max окружающей среды, С:
|
40 |
|
T min рабочей среды, C:
|
-40 |
|
T max рабочей среды, С:
|
200 |
| Артикул | Габариты (с упаковкой) |
DN | PN | Тип присоединения | Тип управления | Цена с НДС, руб. |
| CM02D217874 | 250х250х250 | 20 | 40 | С/С | Рукоятка | 2 348 |
| CM02D217875 | 500х150х220 | 50 | 25 | С/С | Рукоятка | 4 787 |
| CM02D217876 | 600х240х450 | 100 | 25 | С/С | Рукоятка | 13 947 |
| CM02D217877 | 230х60х160 | 25 | 40 | С/С | Рукоятка | 2 727 |
| CM02D217878 | 380х70х200 | 32 | 40 | С/С | Рукоятка | 3 123 |
| CM02D217879 | 400х260х480 | 150 | 25 | С/С | Рукоятка | 36 675 |
| CM02D217880 | 300х150х50 | 40 | 40 | С/С | Рукоятка | 3 593 |
| CM02D217881 | 540х360х570 | 200 | 25 | С/С | С голым штоком | 83 265 |
| CM02D218032 | 180х280х580 | 80 | 25 | С/С | Рукоятка | 10 831 |
| CM02D218033 | 750х420х640 | 250 | 25 | С/С | С голым штоком | 352 842 |
| CM02D218843 | 1100х450х650 | 300 | 16 | Ф/Ф | С голым штоком | 607 461 |
| CM02D219360 | 400х215х365 | 100 | 16 | Ф/Ф | Рукоятка | 14 921 |
| CM02D219436 | 1000х780х900 | 250 | 16 | Ф/Ф | С голым штоком | 338 825 |
| CM02D219437 | 480х280х470 | 150 | 16 | Ф/Ф | Рукоятка | 37 004 |
| CM02D219440 | 300х200х305 | 80 | 16 | Ф/Ф | Рукоятка | 11 621 |
| CM02D219441 | 620х340х550 | 200 | 16 | Ф/Ф | С голым штоком | 89 094 |
| CM02D219860 | 160х110х180 | 20 | 40 | Ф/Ф | Рукоятка | 3 617 |
| CM02D219862 | 160х120х200 | 25 | 40 | Ф/Ф | Рукоятка | 3 623 |
| CM02D219863 | 220х120х230 | 32 | 40 | Ф/Ф | Рукоятка | 3 977 |
| CM02D219864 | 200х150х195 | 40 | 40 | Ф/Ф | Рукоятка | 5 346 |
| CM02D219866 | 260х180х220 | 50 | 25 | Ф/Ф | Рукоятка | 5 902 |
| CM02D219868 | 200х150х400 | 65 | 16 | Ф/Ф | Рукоятка | 8 943 |
| CM02D219872 | 300х180х200 | 65 | 25 | Ф/Ф | Рукоятка | 9 659 |
| CM02D219873 | 300х200х560 | 80 | 25 | Ф/Ф | Рукоятка | 12 746 |
| CM02D219874 | 400х260х210 | 100 | 25 | Ф/Ф | Рукоятка | 16 413 |
| CM02D219914 | 120х200х530 | 65 | 25 | С/С | Рукоятка | 8 990 |
| CM02D219918 | 140х250х30 | 15 | 40 | С/С | Рукоятка | 2 300 |
| CM02D219920 | 140х100х180 | 15 | 40 | Ф/Ф | Рукоятка | 3 265 |
| CM02D221223 | 800х270х400 | 125 | 25 | Ф/Ф | Рукоятка | 30 477 |
| CM02D231679 | 750х450х700 | 350 | 25 | С/С | С голым штоком | 865 644 |
| CM02D231680 | 1500х730х800 | 400 | 25 | С/С | С голым штоком | 1 410 899 |
| CM02D345488 | 180х40х130 | 15 | 40 | Р/Р | Рукоятка | 3 151 |
| CM02D345489 | 180х45х150 | 20 | 40 | Р/Р | Рукоятка | 3 196 |
| CM02D345490 | 190х40х150 | 25 | 40 | Р/Р | Рукоятка | 3 680 |
| CM02D345491 | 200х150х100 | 32 | 40 | Р/Р | Рукоятка | 4 265 |
| CM02D345493 | 260х70х200 | 40 | 40 | Р/Р | Рукоятка | 5 289 |
| CM02D345494 | 160х250х200 | 50 | 25 | Р/Р | Рукоятка | 7 414 |
| CM02D367598 | 300х300х500 | 125 | 16 | Ф/Ф | Рукоятка | 28 631 |
| CM02D377949 | 786х630х880 | 350 | 16 | Ф/Ф | С голым штоком | 958 920 |
| CM02D377953 | 936х720х1033 | 400 | 25 | Ф/Ф | С голым штоком | 1 491 103 |
| CM02D381633 | 450х250х480 | 150 | 25 | С/С | С голым штоком | 35 164 |
| CM02D390257 | 420х160х230 | 50 | 16 | Ф/Ф | Рукоятка | 5 902 |
| CM02D390260 | 500х290х480 | 150 | 16 | Ф/Ф | С голым штоком | 35 267 |
Стальные шаровые краны БИВАЛ применяются в системах теплоснабжения, газоснабжения и промышленности в качестве надежной, легкой в эксплуатации, долговечной запорной трубопроводной арматуры.
Производственная линейка представлена стальными шаровыми кранами «Бивал» в диапазоне диаметров DN 15–1200 мм и давлений PN 1,6/2,5/4,0 МПа. Возможные типы присоединений: сварное, фланцевое, резьбовое и их комбинации. Стальные шаровые краны «Бивал» также поставляются с удлиненным штоком для бесканальной прокладки.
Корпус стальных шаровых кранов «Бивал» выполнен из углеродистой стали, а шар, один из самых ответственных элементов конструкции — из нержавеющей. При этом его поверхность столь тщательно отполирована, что шероховатость не превышает 0,1 мкм. Настолько точная обработка позволяет снизить износ кольцевых уплотнений и, как следствие, увеличить срок эксплуатации крана.
На надежную и долговечную работу крана влияет также седловое уплотнение. При исполнении на теплоснабжение оно выполнено из фторопласта с добавлением 20% углерода. Добавление 20% углерода позволяет выдерживать температуру до +200 °С и увеличивает износостойкость седлового уплотнения. Расчетный срок службы крана составляет, при правильных условиях эксплуатации, 25 лет.
Шаровые краны «Бивал» имеют класс герметичности А на протяжении всего срока службы, что достигается посредством пружин, которые плотно прижимают седловое уплотнение к шару.
